設計

設計是工作的第一階段

任何要製造或修理的東西,第一階段的工作, 不僅按時間順序,而且按重要性 設計。 通常這個階段的工作只在 想法。 這種“只在頭腦中”的設計成功 可以期待更簡單的作品。 對於更複雜的 項目,有必要在草圖或圖紙上進行設計。 能 和別人為你設計,這是你的任務 跟著項目走。

製作技術圖紙、應用標記、線條的方法, 由 JUS 標準確定,這些標準與許多其他標準一起腐蝕你可以找到這樣的數據,例如在書中技術繪圖 Todor Pantelić,貝爾格萊德,或技術繪圖 薩格勒布的布蘭卡·科瓦查。

當然,我們的文本不能與 一套規定。 我們只有最重要的空間這不是技術圖紙中的規定(圖 1)。

技術圖紙規定
斯利卡 1

首先,我們需要以某種方式繪製圖紙 比例(圖 1b),即在圖形中顯示對象 相對於原件縮小或放大。

例如:比例 M=1:5 表示桿將 其長度為 850 毫米,在圖紙中縮小 XNUMX 倍 繪製,即170 毫米(但我們將在高程上應用 850)。 我是誰 小物體,例如時鐘的軸,我們將放大 在圖紙上,比如說,比例為 10:1 或 2:1。 放大倍數“反向”比例也表示,例如M=2:1。

在一張紙上,讓我們只在某張紙上畫片 刻度,並在右下角標記刻度。 如果 細節有不同的比例,旁邊的每個細節我們的意思是適當的規模。

推薦尺寸

平面圖 1:100 - 1:50(圖中縮小)

建築平面圖 1:20 - 1:10(圖中縮小)

室內 1:10 - 1:5 (所以圖紙縮小了)

小型機1:5 - 1:2(圖中縮小)

手動工具 1:2 - 1:1(圖中縮小)

精細的細節 力學 1:1 - 1:2(圖中放大)

製表師 細度 2:1 - 5:1(圖中放大)

比例 1:5、1:50 或 5:1 最好來自我們正在逃跑,因為它們很難用心重新計算並且沒有被給予 整數。 例如,在 1:5 的比例下,長度條 763 mm 應該畫成 152,6 mm 並且應該是 pret值得計算。 在比例為 1:10 的情況下,繪製的長度 將是 76,3 毫米,將毫無困難地獲得。

指示的測量值應始終是對象的實際測量值 無論它們在圖紙中的大小(由於比例)。

我們用粗線繪製可見邊緣,用細線繪製高程 和輔助線在尺寸標註(使尺寸不接觸 對象的主要邊緣)。 虛線表示不可見的 邊緣(當從前面看時,它落在對象 t 的後面e 對我們來說是不可見的)。

每個斷點之間帶有一個點的虛線 表示旋轉體沿物體長度的對稱軸(在 例如管道、軸等長度的中線)和線路 截面,如果要使用假想平面切割身體 剪切以突出那些內部細節 肉眼看不到的,例如鑽孔。 他想像表面該部分的腿用對角線標記(陰影線)。 克拉表示海拔的線以箭頭結束 屬於輔助線。

每個中斷之間有兩個點的虛線 表示要彎曲的地方。 例如,與錫匠dova 床單應該在這樣標記的地方彎曲。 在螺絲上的螺紋標有一條細線 平行於粗線,使粗線來自外部不是外國的。 在螺母上,內線較粗,表示 孔的直徑,而螺紋用較細的線標記。

碰巧我不能停在某些科目上 所有維度。 在這種情況下,有必要給予 主題預測,即從幾個方面看,可能 剖面或剖面和投影(圖 2 上部)。

物體投影
斯利卡 2

繪製規定的單個投影(“視圖”)時 是“相反”的安排。 這意味著選定的中央 投影(主視圖)位於中間。 看到的項目 在右側,它是從中央投影的左側繪製的。 從左側看到或從下方看到的對像被繪製在上方 等等(圖 1d)。

我們嘗試繪製盡可能少的投影我(切),但我們不要忘記缺少任何 必要的預測導致創建刮板。 同樣適用 並用於上市。 規則是每個需要的維度都應該是 圖中標明,但我們不再記錄。 科特 為安全而復制通常是矛盾的,並導致 困境(圖 3)。

清單

斯利卡 3

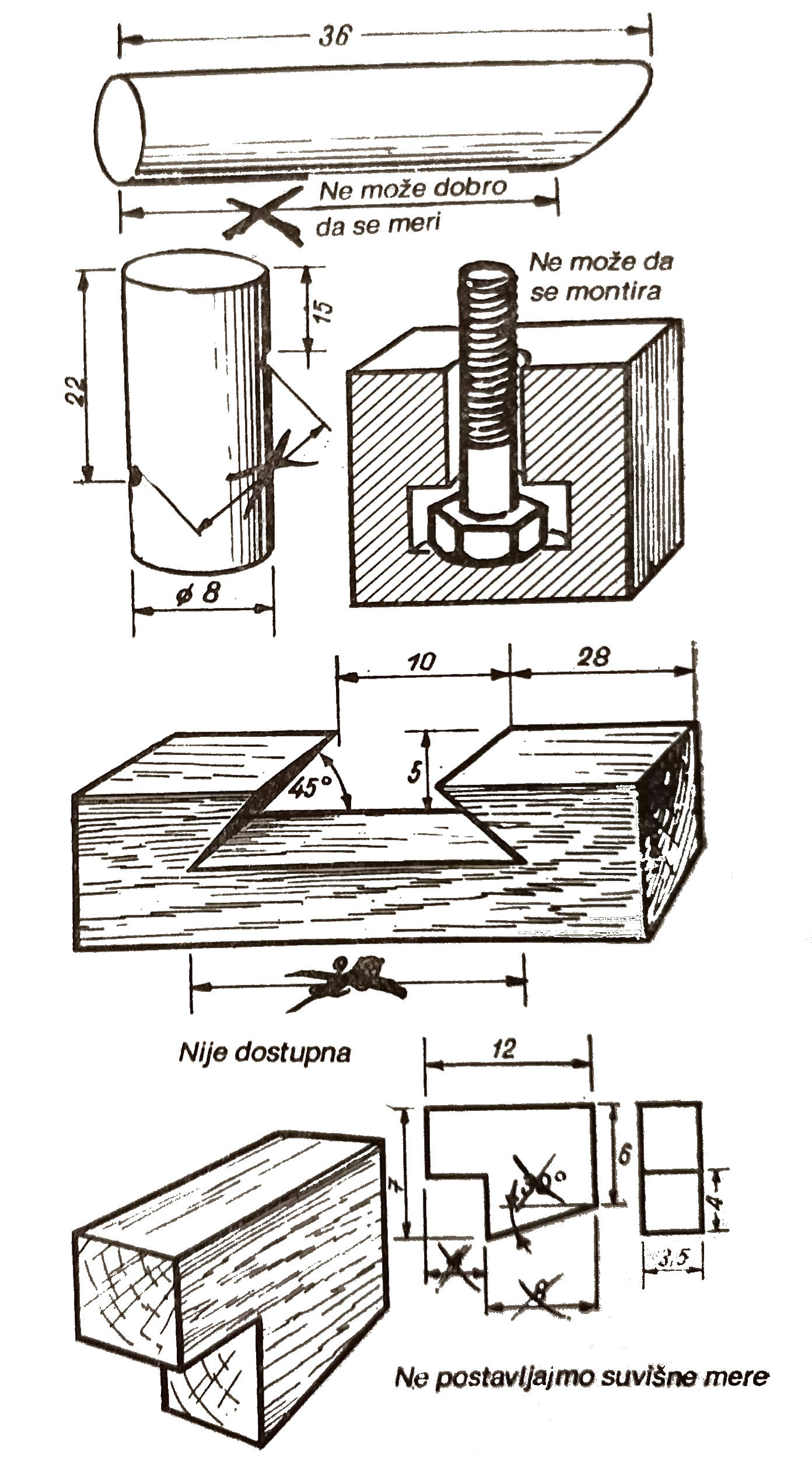

主要尺寸應始終在圖紙上給出。 為優先存在其他措施,重要的是是否有可能 對細節的測量以及它們是否對製造該項目是必要的。 如果可能,應從末尾開​​始說明措施,即。 邊緣。 我將它們鏈接在一起很容易導致 主題創建過程中的錯誤。 重要的是可以進行測量 不僅在圖紙上,而且在對像上都使用比例控制(圖 4)

圖紙上的測量
斯利卡 4

在機器圖紙上,測量單位為毫米,na 以厘米為單位的建築和木材工業圖紙, 在土地計劃中以米為單位。 數字,表示 測量值寫在水平線上方,表示海拔, 在左側,當它們垂直時,呈 90° 角 相對於之前的那些。 數字輸入得很好,很清楚 並且清晰易讀並且以上述方式使垂直標高 我可以將頭稍微向左傾斜閱讀(圖 1e)。

自己動手的工作很少使用標籤 對於公差 - 允許的對象與理想的偏差nih,測量。 放置在一個數字之後的標誌,用於度量和一個小數字 上面警告說,製成品的尺寸可以 大於或小於所示。 (例如 204+0 方法 實際測量可能更小,但不會更大)。 如果是 表示 204 -1+ 0,5, 主題可以是更長的最大值 半毫米,或更短一毫米。

表明表面處理的質量也很重要。 等高線上的斜線 S (~) 表示 表面未經處理, 和符號 N 表示世界的一側(見圖 2 底部)。

繪圖格式可以是一張書寫紙的大小 機器,一半尺寸,兩倍或幾倍尺寸(紙 在第一個案例和第二個圖中被折疊成兩部分 通過將兩張或多張紙並排放置而形成, 獲得某種格式)。 通過這種方式獲得的分數 格式為:打字紙 A4、半 A5、 雙AZ等

圖中前面的字母 R 或 r 表示圓角半徑。 圓形截面的直徑(例如在管、棒等的情況下)表示 有一個標誌 Ø 放在圖的前面。 例如,測量 對於半徑為 R16 的圓盤,它也可以標記為 Ø 32, 但是根據哪個度量可以更簡單地測量。

我們使用尖頭半硬石墨鉛筆進行繪圖 或帶有細長筆尖的圓珠筆。 尺子的刀片應該放在紙上,而附件 我們將它保持在標尺旁邊的垂直位置 我們劃清界限。 如果我們想用墨水畫,那麼頭髮 尺子的邊緣不能放在紙上,但必須與 上側,這樣淋浴器就不會在圖紙上塗抹。 普雷波它被命令從圖紙上製作一個 1 厘米的框架 葉邊緣。

一個立方體或毫米可用於素描焦油紙,即使徒手也可以在上面輕鬆繪製 交叉線,很容易按比例繪製。 這就是我們要做的 現在了解技術製圖只是做好的基礎 設計。 設計時,僅僅規則的知識,推理的能力脫穎而出技能和主動性。 還有一些黃金法則。 其中之一是將應用程序與 ma 的承載能力相協調材料,選擇材料的最佳重量和價格。

如果我們已經想像過我們想要什麼以及我們想要的方式 製作,讓我們確定必要的材料。 手冊給我們 在選擇材料方面有必要但不充分的幫助, 因為他們認為有一種理想的供電方式約會然而,我們被迫管理自己 根據他們自己的材料庫存,或者在大多數情況下 根據不合適的材料選擇不當,這 他們為我們提供商店。

我們將了解一些重要的材料 在描述木工的章節中有詳細說明, 金屬和塑料。 這就是為什麼我們會留在這裡 關於一些重要的一般屬性,例如:

- 材料的強度根據其確定 最薄弱的部分; 板條中間的一個結,鋼的軟化部分 彈簧,柱子的凍磚,使整體變得更弱。

- 木材的紋理方向,橫截面的形狀, 捏的方式,支撐的方式影響很大 元素的強度。

- 材料的強度隨著橫向的增加而增加 部分。 較厚的材料基本上具有更大的強度。 之中團隊,在適當的橫截面和較小的 po橫截面增加(因此重量和價格更低 該材料可以具有相同或更高的強度。 例如 U型鋼樑的強度幾乎與橫梁相同 具有完整輪廓的相同尺寸。

- 個別材料取決於操作的類型和方向負載具有不同的強度。

強度還取決於:熱量(在其影響下 一些塑料軟化),水(主要是攻擊 建築材料),冷(錫使其非常堅硬和 易碎),腐蝕性化學品(幾乎對 所有建築材料)等。

我們在設計時必須考慮到這一切開,永遠不要忘記有限的可能性。 如果 我們有材料,技術應該建立在 取決於生產的可能性。 我們會選擇一位媽媽terial 當我們想焊接時,另一個,如果我們想加入 通過鉚接來執行。 用於裝飾精美的盒子的蓋子 需要合適的木質材料,用於地下室 架子,其他材料。 我們將把扶手椅後面的插入物從 一塊海綿泡沫。 然而,為了實現 工作椅的坐墊也可以起到防曬的作用泡沫狀的泡沫。

一條重要規則:只有在採購之後才能製定詳細的計劃 必要的材料。 有些結構不能做 例如,僅僅因為市場存在比預期尺寸更大的旋轉。

圖是騙人的! 他們通常對此非常友好 安排細節,並在組裝過程中確定有 不可能適應; 對於其他人來說,組裝後它不是 我可以拆卸更多。

我們絕不能忘記確保 滑動、移動和擰鬆。 作為一個例子,我們引用 通過螺釘固定“連接”的幾種可能性 自開口:墊圈、彈簧墊圈、冠墊燈芯、碎片、螺絲的末端折斷、指甲油、 口香糖、油漆、埋頭螺母(螺母)、塑料 墊圈、保護帽等。 最合適的保險絲應該 預先選擇並在圖紙上註明。

我們還考慮適應需求。 我們會更認真 接近卡丁車轉向軸的設計比 設計一個鳥舍。 建築產生不同的共鳴在設計無線電遙控飛機模型時, 比設計一年一度的玩具木船時 假期。

一口氣學會所有的設計智慧是很難的 到文本。 但是,如果我們也為該項目繪製,則不會缺少成功我們吃得深思熟慮、正確、乾淨、可控,如果我們不後悔的話 努力(和一些財務資源)獲得工作 所需的官方批准、標準和法規。
