Chofaj santral (konsepsyon, seleksyon eleman chofaj, koneksyon atik)

Chofaj santral

Chofaj nan pi gwo apatman ak bilding fanmi se tradisyonèl yose pa al pran plezi nan sezon fredi ki pi bèl pou recho sa yo. Chofaj limen fason sa a se dezagreyab pa sèlman paske li bay travay sou antretyen nan recho a, men tou, paske li dwe prepare gaz, limen dife a, netwaye sann yo, ak tout bagay sa yo apatman an vin pi sal pase nòmal akòz travay. Anplis dezavantaj sa yo, chofaj ak recho pa estetik plezi egalite nan distribisyon tanperati a pa satisfè kondisyon annan lojman modèn. Baze sou reyalite sa yo, li pa etone ke pa sèlman nan nouvo bilding nan sosyete yopwopriyete otrich, men tou, nan bilding espesyal fanmi jodi a aplike yon sistèm chofaj santral.

Konplo chofaj, prensip operasyon

Aparèy la pou chofaj santral (figi 1) konsiste de sistèm: chodyèr, eleman chofaj ak tiyo. Pwen ki pi wo nan sa a nan sistèm nan se yon veso ekspansyon. Tout sistèm nan plen ak dlo. Si nou boule nan chodyè a, dlo a tou chofe akòz mwens espesifik pwa monte, ak dlo cho ranplase pa dlo sa te refwadi nan eleman chofaj yo (kidonk gen yon pi wo espesifik pwa). Dlo a ki koule anlè vini nan tiyo a nan aparèy chofaj la kò a la, bay chalè li, refwadi epi retounen nan chodyè.

aparèy chofaj santral
FOTO 1

Se poutèt sa, akòz diferans lan nan gravite espesifik nan frèt ak cho dlo nan sistèm nan kreye yon koule kontinyèl fèmen ki pèmèt rezèv la nan yon sèten kantite chalè pa chofaj kò.

Fòs ki pèmèt sikilasyon dlo akòz diferans lan tanperati - espesyalman lè chofaj sèlman sou yon sèl nivo - se piti anpil ak Se poutèt sa li enpòtan dimansyon aparèy yo ki baze sou kalkil atansyon ak egzat. Nan pratik li souvan rive ke aparèy, espesyalman pou pi piti ak endividyèl stanovs, pwojè byen vit ak ki baze sou done ki soti nan eksperyansva. Pa gen okenn dout ke li ka fè nan fason sa a pafwa avèk siksè kouri yon sistèm chofaj santral, men li se pi komen ke li pa fonksyone parfètman, ak erè yo ki kapab lakòz yo deja pi difisil yo korije imedyatman.

Se poutèt sa, nou pa dwe regrèt efò sa a yo kreye kalkil ki nesesè yo ak pwojè, paske li pral sètènman peye. Nou pa dwe pèdi nan je lefèt ke yon sistèm konsa ta dwe sèvi pou yon lavi.

Premye travay nan konsepsyon se kalkile bezwen ansou kantite chalè pou chofe chanm yo vle. Nesesè kantite chalè pou chofaj matche ak pèt li yooh Pèt chalè depann sou diferans ki genyen nan tanperati deyò ak tanperati a nan chanm nan yo dwe chofe, ki soti nan koyefisyan an nan pasaj chalè nan sifas sa yo ki limite a obsève chanm osi byen ke gwosè sifas sa yo.

Kalkil la ta dwe fè separeman pou chak zòn ak ak diferan koefisyan transfè chalè ak diferans nan sptanperati ekstèn ak entèn yo. Sòm parki yo jwenn konsarezilta yo pral bay kantite total chalè ki nesesè yo lokal. (Pou moun ki ezite fè kalkil, nou sonje ke sèlman kalkil debaz yo obligatwa pou kalkil la).

Kantite chalè ki nesesè yo kalkile lè l sèvi avèk fòmil la:

Q=F * k (t- tk)
kote yo:

K - kantite chalè ki pèdi nan chanm nan, kcal/èdtan;
F - sifas (miray, fenèt, pòt, etaj, plafon) nan ki chalè pase, m2;
k - koyefisyan transfè chalè pou sifas la obsève, kcal/m2° C
t- vle tanperati entèn nan chanm nan, °C
tk - tanperati ekstèn nan sifas la obsève, °C

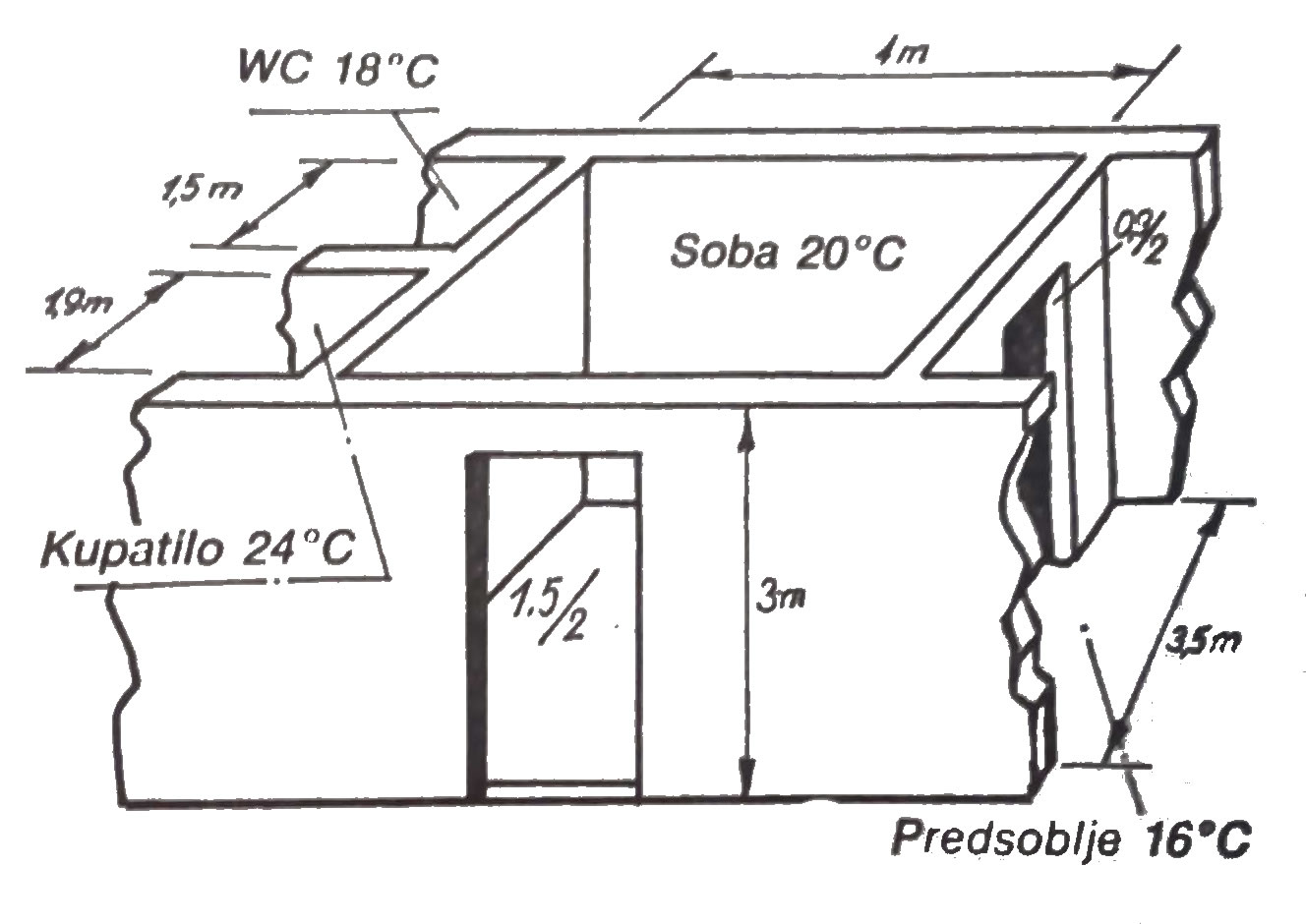

kantite chalè ki nesesè
FOTO 2

Pou yon pi bon BECA de koule nan kalkil, nou pral pran yon pratik egzanp. Travay la se kalkile kantite ki nesesè yo nan chalè pou bilding rezidansyèl la ki soti nan foto No. 2. Done teknik yo se: miray patisyon yo fèt ak brik ki mouye, gwosè 10 cm, rekrepi sou tou de bò, miray prensipal 38 cm epè rekrepi sou tou de bò yo, pòt yon sèl lustres, rrozor doub ak yon ankadreman an bwa. plafon ak an bwa travès sou tou de bò kouvri ak ankadreman ak anwo plafon an grenye fèmen, tè anba etaj la. Minimòm espere tanperati deyò - 20 ° C. Pasaj la nan chalè nan ekstèn lan fenèt:

Zòn: F = 1,5 x 2 = 3 m2
Koyefisyan transfè chalè: k = 3,5
Diferans tanperati: tb = +20°C, t= - 20 ° C, tb - tk = 20 - (-20) = 40 ° C
Q=3 x 3,5 x 40 = 420 kcal/èdtan

Pasaj chalè nan miray prensipal la deyò:
Zòn: F = 3 x 4 - zòn fenèt = 12 - 3 = 9 m2

Q = 9 h 1,3 x 40 = 468 kcal/èdtan

Pasaj la nan chalè nan pòt la nan sal la:
Zòn: F = 0,9 x 2 = 1,8 m2

k = 3
Diferans tanperati: tb = 20°C; tk = 16 ° C, tb - tk = 20 - 16 = 4°C
Q = 1,8 x 3 x 4 = 21,6 kcal/èdtan

Pasaj chalè nan miray la nan direksyon pou sal la:
Zòn: F = 3 x 3,5 - zòn pòt = 10,5 - 1,8 = 8,7m2
k = 1,6
Diferans tanperati: tb - tk = 40 ° C
Q = 8,7 x 1,6 x 4 = 55,7 kcal/èdtan

Pasaj chalè nan miray la nan direksyon WC la:
Zòn: F = 1,5 x 3 = 4,5m2
k = 1,6
Diferans tanperati: tb - tk = 2 ° C
Q = 4,5 x 1,6 x 2 = 14,2 kcal/èdtan

Pasaj la nan chalè nan miray la nan direksyon pou twalèt la:
Zòn: F = 1,9 x 3 = 5,7m2
k = 1,6
Diferans tanperati: t- tk = 20 - (+24) = -4°C

Nan ka sa a, chalè a pase soti nan twalèt la nan chanm yo, sa vle di. li pa sou pèt la nan chalè, men sou benefis la ak Se poutèt sa yon sèl sa a valè a nan fen yo ta dwe dedwi nan total chalè ki nesesè yo.

Q = 5,7 x 1,6 x (-4) = -36,5

Pa gen okenn diferans nan tanperati ant chanm endividyèl, olyesepandan, pa gen okenn transfè nan chalè, kidonk pa gen okenn bezwen pou yon divinònati.

Pasaj chalè nan plafon an:
Zòn: F = 3,5 x 4 = 15 m2
k = 1,5
Diferans tanperati: t- tk = 20 - (-12) = 32 ° C
Q = 15 x 1,5 x 32 = 720 kcal/èdtan

Pasaj chalè nan etaj la:
Zòn: F = 15m2
k = 1,5
Diferans tanperati: t- t= 20 - (-2) = 22 ° C
Q = 15 x 1,5 x 22 = 495 kcal/èdtan

Total chalè ki nesesè:

420
468
21,6
55,7
14,2
720
495
-----------
2194,5 kcal/èdtan

Valè a jwenn nan fason sa a ta dwe ogmante pa adisyon tankou side of the world allowance, alokasyon van ak alokasyon pou entèripsyon nan chofaj.

Pwodwi pou van:
Zòn nòmal: ak yon sèl miray ekstèn ak yon ouvèti:
10% ak plizyè mi ekstèn ak ouvèti: 15%
Zòn van: ak yon sèl miray ekstèn ak ouvèti:
20%, ak plizyè mi ekstèn ak ouvèti: 25%.

Add-on pou sispann chofaj:
Espere kraze nan chofaj soti nan 8 - 12 èdtan nan yon jounen: 15%.
Entèripsyon espere nan chofaj soti nan 12 - 16 èdtan nan yon jounen: 25%.

Sipleman nan kote sa yo nan mond lan
Oryantasyon Nòdwès: 5%.
Oryantasyon Nò: 10%.

Chanm nan egzanp lan sitiye nan zòn nan ak yon sèl la nòmal van, li se oryante nan nò a ak Se poutèt sa jwenn valè yo ta dwe ajoute de fwa pa 10%, i.e. yon total de 20%.

Nou pa pral konte alokasyon pou entèripsyon chofaj la, paske li se mwens kontinyèl.

2194,5
+438,9 (20%)
----------------------
2633,4

Kantite chalè ki resevwa nan miray la ta dwe dedwi nan valè sa a nan direksyon twalèt la:

2633,4
- 36,5
-------------
2596,9

Se poutèt sa, kantite chalè ki nesesè pou chofe chanm lan se Q = 2597 kcal/èdtan

Pwojeksyon

Premye a tout, lè konsepsyon, baz la nan kote yo ta dwe trase echèl 1:100. oswa si sa posib 1:50. Eleman chofaj obligatwamen yo ta dwe mete anba fenèt la, nan chanm kote pa gen okenn fenèt, bò kote pòt la ki mennen nan espas lib la, oswa nan direksyon pou chanm ki pi fre. Orè sa a se paske pètèt yon tiyo ki pi long, yon ti kras pi chè pase orè a eleman chofaj ansanm mi anndan yo, men avantaj ki genyen yo se koule a nan lè ak, nan koneksyon sa a, distribisyon an nan tanperati, trè enpòtanli pa. (fig. 3)

koule lè
FOTO 3

Chwa eleman chofaj

Apre konsepsyon, chwazi ki kalite eleman chofaj epi detèminedeyò sifas chofaj ki nesesè yo. Pou chofaj ak dlo cho eleman chofaj ki pi apwopriye yo se radyatè asye. Radyatè sa yo anpil yo ezite itilize, swadizan paske yo dlo li gate ak koule byen vit. Sepandan, sa sèlman rive lè dlo yo lage souvan ak san rezon nan sistèm nan, oswa lè radyatè a kite pou yon tan long apre drenaj dlo a tan san dlo. Anba itilizasyon nòmal, lavi sèvis asye a radyatè se apeprè menm jan ak tout lavi radyo jete yotora. Radyatè kas fè yo pa pi apwopriye pou chofaj ak dlo cho an plas an premye paske yo ye trè chè, tou paske yo gen yon gwo pwa pwòp. An tèm de pèfòmans tèmik, tou de kalite radyatè yo idantik.

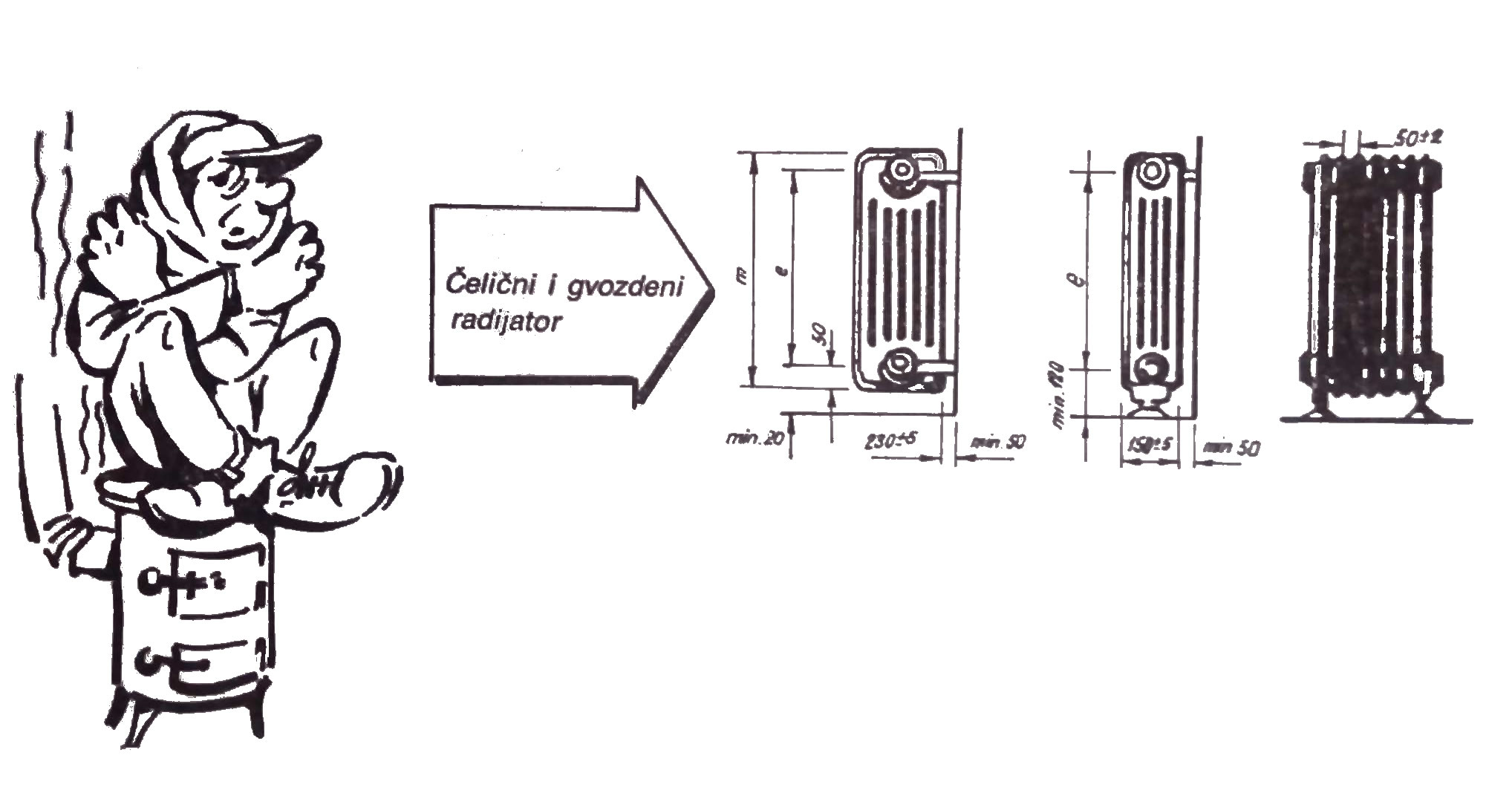

radyatè asye ak fè

Radyatè aliminyòm yo pami moun ki pi modèn yo eleman chofaj (Alutherm, Radal). Karakteristik tèmik sa yo radyatè yo trè abòdab, pwa pwòp yo ba, yo gen yon aparans ekstèn trè bèl ak modèn. Koneksyon yokoneksyon fèt ak brides Threaded. Lè konekte radyatè, se konsa yo pa kreye yon eleman galvanik an koneksyon avèk sa ak korozyon, tèt yo ak rasin nan vis yo ta dwe izole electrip izolan.

radyatè aliminyòm

radyatè aliminyòm
Fizyon atik yo

Lè sa a, radyatè asye lajè yo ta dwe itilize sèlman si w ap itilize nòmal yo (ki soti nan 150 mm) li ta soti trè radyatè long. Radyatè asye yo ka jwenn komèsyalmandiven ak 5 - 10 -15 - 20 atik soude youn ak lòt. Si si plis pase 20 atik yo bezwen pou yon radyatè, lè sa a li
nou ka pwolonje li pa yon inite nan 5 oswa pètèt 10 elementa lè l sèvi avèk boulon entèmedyè pou 5/4" radyatè ak bò gòch ak dwa fil ak sele ki fèt ak clingerit oswa santaur. Vis yo rekòmande wile ak grès ki reziste dlo ak yon pwen bouyi pi wo a 100 ° C, oswa ak lwil grafit. Yon kle espesyal nesesè pou aliye eleman yo.

Radyatè fè jete osi byen ke ansyen radyatè asyeE pwodiksyon yo rasanble pa eleman ak tache ansanmvis. Si nou achte radyatè itilize, nou dwe achte yo yo ta dwe ak anpil atansyon enspekte ak tcheke anvan enstalasyon, espesyalman kote eleman nan eleman endividyèl yo. Gen kèk ki pi bon ak yon objè byen file (eg yon grate twa bò) check sfèy metal mens, paske fèy metal la febli yo pral twou akòz presyon an kidonk nan fason sa a nou pral sove tèt nou anba plis enkonvenyan.

radyatè fè

Tès presyon

Radyatè ke nou te rasanble tèt nou, oswa radyatè dezyèm menre, li dwe egzamine anvan asanble. Li pral eseye de tout fasonli pi fasil fè si nou fèmen yon bout nan radyatè a ak plogeann mete l sou ploge sa yo. Lè sa a, ranpli nèt radyatè ak dlo epi fèmen youn nan ouvèti ki rete yo ak yon ploge Threaded, epi mete yon kawotchou youn sou lòt twou a kawotchou ak koneksyon tiyo. Lòt bout kawotchou kawotchou a ann konekte ak rezo rezèv dlo a. Si akòz presyon dloapre 5-10 minit, nou pa remake ke rezo dlo a ap travayjator ap koule, nou ka monte li. Kote ki pa gen rezèv dlo rezo, nou ka pwodwi yon presyon nan 2-3 nan ak yon ponp men.

Nou ka mete radyatè sou janm oswa konsola, ki tache ak miray la. Solisyon konsole a pi bon, paske li pa anpeche netwaye anba radyatè a, epi li gen yon pi bon esgade matant. Pou ranje konsole a, ou bezwen fè egzèsis yon twou nan miray la ouvèti 10 - 12 cm pwofondè pou kote sa yo nan ouvèti a se paralelne oswa ke ouvèti a elaji nan direksyon miray la. Pi wo pase ouvèti a omwen de ranje brik dwe rete san domaj. Pou travayYon gwo bout bwa nan 20 eleman bezwen de, ak pou yon pi long yon sèl - twa konsola.

Sous chalè

Se sifas chofaj ki nesesè nan chodyè a detèmine ki baze sou total chalè ki nesesè nan bilding lan (apatman). Nou pral jwenn gwosè sa a lè w ajoute kantite chalè ki nesesè pou chanm endividyèl yo. Pou pi piti chodyèr, ki te tire ak coke oswa ak pi bon kalite chabon, li ka pratikman konte sou 10.000 kcal/èdtan pou 1 m2 sifas chofaj yo. Se poutèt sa, si Lè sa a, divize kantite total chalè ki nesesè a pa 10.000 nou pral apeprè jwenn sifas chofaj ki nesesè nan chofaj la. Li rekòmande, sepandan, pran yon chodyè ki gen yon pèfòmans yon ti kras pi wo soti nan kalkile.

Kalite chofaj la sitou detèmine pa kalite gaz la. Pou coke, ti chodyè fè jete yo pi apwopriye. Pou chodyèr asye yo pi apwopriye pou boule ak gaz diferan epi li gen yon konstriksyon soude.

Ti chodyèr anjeneral gen yon sifas chofaj 1,5 m(15.000 kcal/èdtan), 2,14 m2 (22.000 kcal/èdtan) ak 3.16 m2 (32.000 kcal/èdtan). Pou bilding fanmi an, ki bay nan foto nimewo 4 la kòm yon egzanp, yon awondi 17.000 kcal / èdtan obligatwa chalè total. Nou te chwazi coke pou gaz. Dapre tout done yo bay yo mande pou yon chofaj ak yon sifas chofaj nan 2,14 m2.

chalè ki nesesè pou yon bilding fanmi
FOTO 4
