Cov kev kawm thawj zaug
Qhov blog no feem ntau yog npaj rau cov tsis txawj ntse, yog li ntawd peb yuav sim zam qhov kev soj ntsuam tob tobmatranje, thiab peb yuav muab tswv yim tswv yim thiab cov kev daws teeb meem. Txawm li cas los xij, muaj qee qhov kev tshawb pom uas yog, lees paub, theoretical technical sciences, tab sis lawv tsis tuaj yeem zam tau. Tshwj xeeb tshaj yog vim, uas muaj feem xyuam nrog kev xyaum thiab muaj qhov tseem ceeb heev. Yooj yim, tsim »tsev kawm ntawv theem pib" ntawm technical sciences. Ntawm lawv yog qhov ntsuas tseem ceeb tshaj plaws, yog li lo lus "geometer" los ntawm no ( taw tes rau tus kws tshaj lij, leej twg paub yuav ua li cas ntsuas rosiv av).
Tus nyeem ntawv yuav ntsib upozo ob peb zauglos ntawm txoj kev:
ntsuas peb zaug,
txiav ib zaug!
Ua haujlwm raug thiab ua tiav yam tsis siv txoj cai dhau los nws tsuas tuaj yeem tshwm sim los ntawm lub sijhawm.

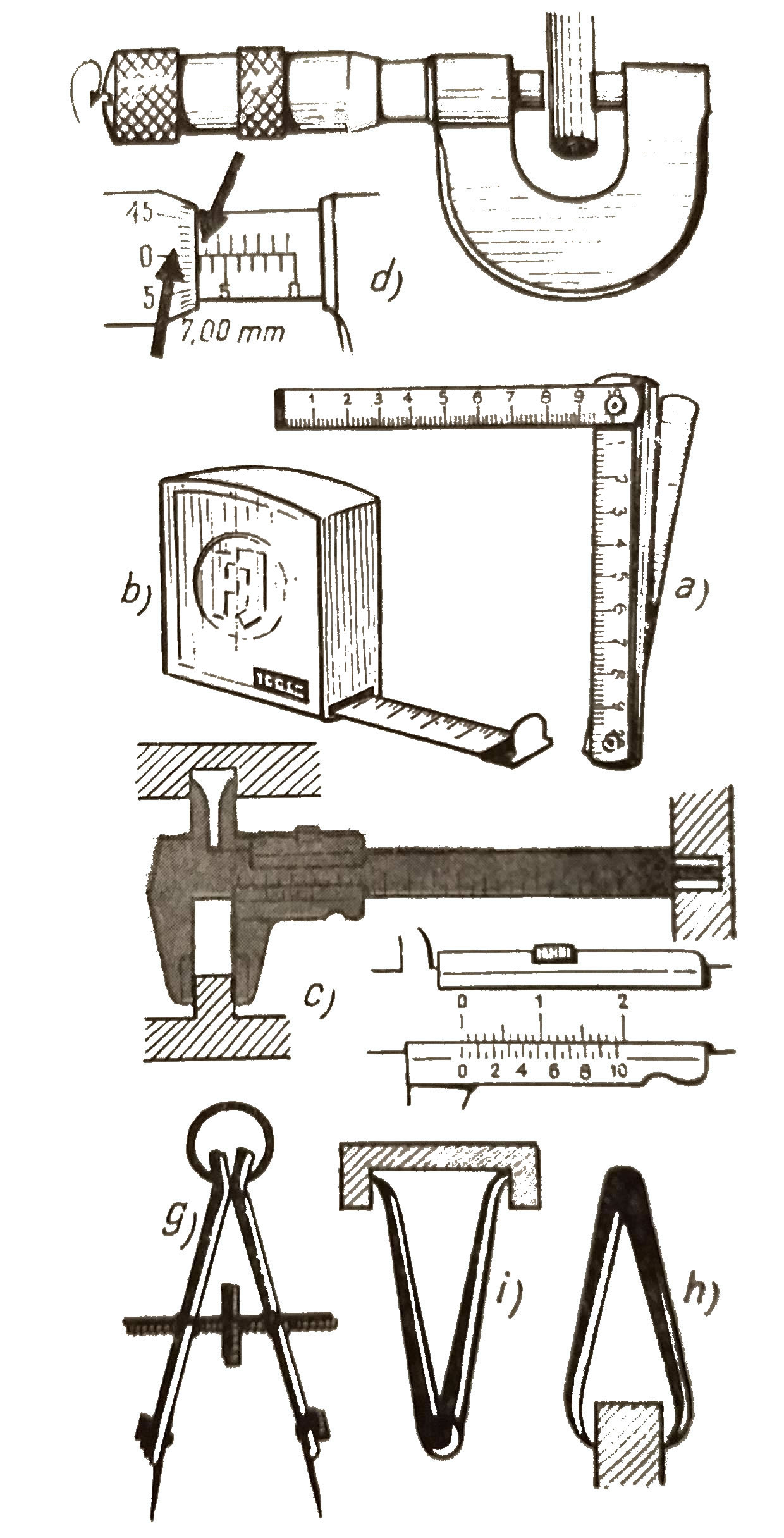

Qhov tseem ceeb ntawm kev ntsuas qhov tseeb yog kev paub zoo cov khoom siv ntsuas, nws qhov kev xaiv tsim nyog tshaj plaws thiab daim ntawv thov yog tias muaj ib qho, lossis nws qhov kev hloov pauv txaus los ntawm lwm tus (Daim duab 1).
DUAB 1
Ib lub 'meter' feem ntau yog siv los ntsuas qhov ntev me me rau kev sib dhos (daim duab 1a). Nws yog ua los ntawm ntoo lossis hlau. Thaum ntsuas cov khoom loj dua, ntev dua, kev ntsuas yuav tsum ua tib zoo ua, vim tsis txaus leveling (qhib) los ntawmtsuas yog ib feem ntawm lub ' meter ' yog muab ib tug luv luv ntsuas.
Daim ntawv hloov kho ntawm lub 'meter' yog ib daim kab xev ntsuas steel (Fig 1b). Nws muaj qhov zoo uas ib kawg yog khoov rau hauv ntawm lub kaum sab xis ntawm 90 °, yog li nws tuaj yeem txuas rau qhov kawg ntawm ntu ntsuas thiab yog li tsuas yog ib tus neeg tuaj yeem ntsuas qhov ntev ntawm 1-2 meters.
Txhawm rau ntsuas qhov tseeb dua, peb yuav tsum siv lub caliper (Fig 1c). Nws tuaj yeem siv los ntsuas sab nraud, sab hauv thiab tob ntsuas mus txog ob peb decimeters. Neeb (tom qabzawv zawg nplai) tso cai rau nws ntsuas nrog qhov tseeb ntawm depua pua ntawm ib millimeter. Nws muaj cuaj lub ntsiab millimeter cais qhov muag Ntawm qhov xoom faib ntawm vernier, peb nyeem tag nrho cov lej millimeters, thiab nyob rau ntawm qhov chaw uas qhov kev faib ntawm lub vernier coincide (los yog qhov ze tshaj) nrog qee qhov kev faib millimeter, respdag kaum millimeters.
Lub micrometer yog siv los ntsuas qhov tseeb heev (Daim duab 1d). Muab qhov khoom peb xav ntsuas rau nruab nrab ntawm lub puab tsaig tawv ntawm kev ntsuas kev sojntsuam ntawm micrometer thiab peb tig lub buda dej ntawm lub micrometer kom txog rau thaum lub ntsuas probes nias maj mam rau ntawmkev txiav txim ntawm rooj plaub. Tom qab ntawd nyob rau hauv linear faib ntawm spindle peb nyeem cov (tseem pom) qhov tseem ceeb ntawm millimeters thiab ntawm vernier pua pua ntawm ib millimeter.

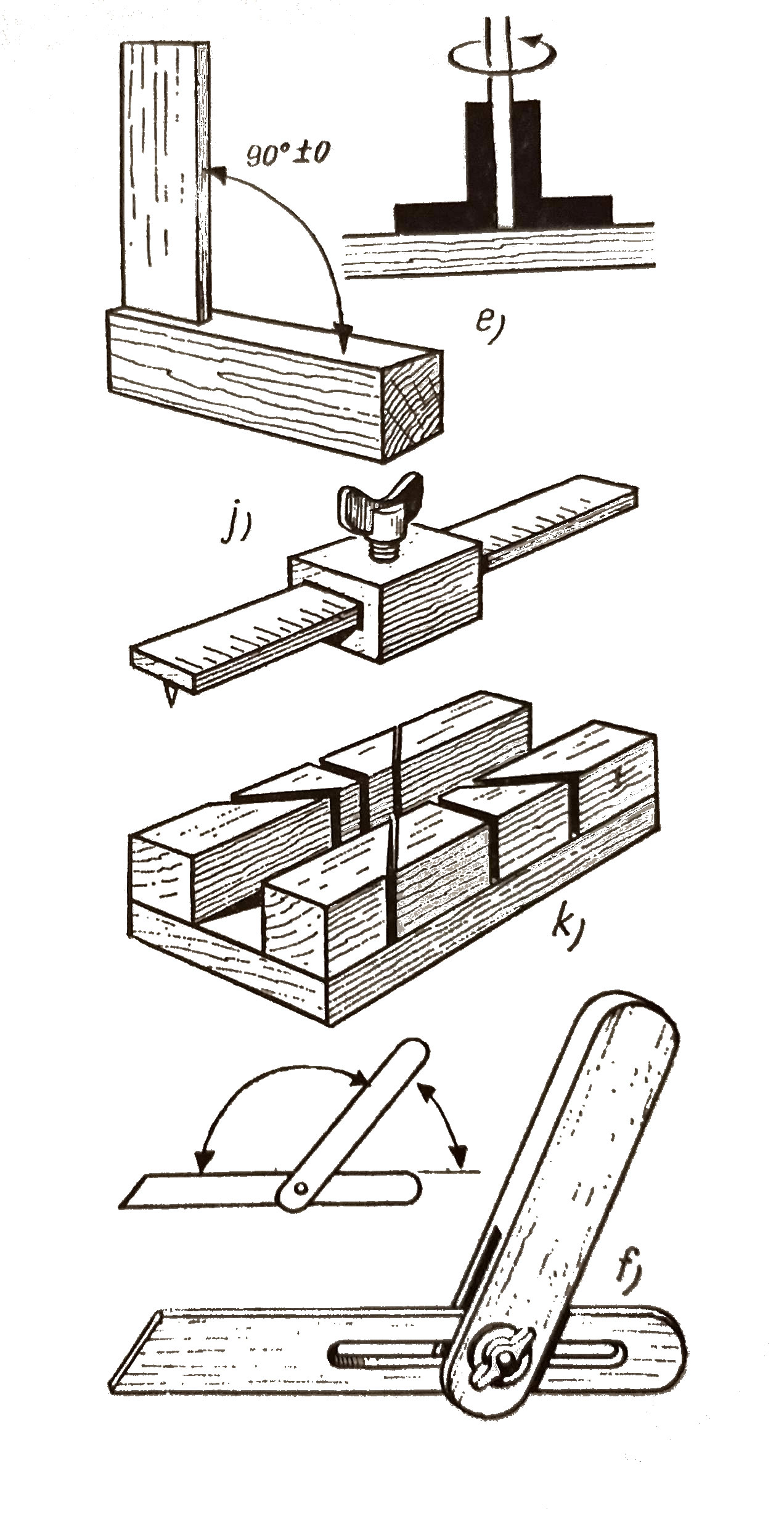

Cov cuab yeej siv yuav luag zoo ib yam li ntsuas ntsuascov lus uas pab kho lossis tswj (Daim duab 2). Najqhov tseem ceeb tshaj plaws ntawm lawv yog lub ces kaum - winkle (daim duab 2e). Qhov no qhov ntsuas muaj qhov zoo li ntawm tsab ntawv L, i.e. qhov ntsug yog rau lub hauv paus txuas ntawm txoj cai kaum. Los ntawm lub sij hawm mus rau lub sij hawm tsim nyog yog los tswj qhov tseeb ntawm lub kaum sab xis. Nws yog tsim los ntawm ntoo thiab hlau. Nws lub hauv paus yog dav dua li ntawm ntugceg ntawm cov khoom yog teem raws li ib tug kav.
DUAB 2
Kho lub kaum sab xis, ib qho cuab yeej siv rau qaij ntsuas thiab rau lub kaum sab xis tswj (Daim duab 2f) kuj yog ib qho cuab yeej tseem ceeb. Nws tuaj yeem siv los qhia "lub kaum", thiab nrog cov ces kaumrom muab tso rau ntawm qhov ntsuas no tuaj yeem ntsuas lub kaum ntse ntse. Lub taub ntawm tus nplaig ntawm qhov ntsuas no yog machined yog raws nraim ntawm lub kaum sab xis ntawm 45 degrees, yog li koj tuaj yeem siv nws yooj yim kho qhov feem ntau siv ib nrab txoj cai kaum. Nws kuj tseem siv tau los ntsuas qhov tob thiab qhov dav.
Ib tug hlau "še" yog siv los ntsuas qhov ntevqub" (daim duab 1g) nplai, uas muaj qhov zoo dua ntawd taag ntev tuaj yeem siv tau ntau zaus. Yog vim li cas thiaj hu txawm nrog lub ntsuas ntsuas. Thaum ntsuas ntev yuav tsum muab faib ntawm ob peb ntu me me nws yog qhov cuab yeej zoo tshaj plaws.
Lub compass transmitter rau kho cov kev ntsuas sab nraud zoo ib yam (daim duab 1h). Rau kev ntsuas thiab kho kev ntsuas sab hauv, i.e. qhib tau txais kev pab los ntawm tib lub compass, tsuas yog qhib tag nrho (daim duab 1i). Ib qho kev sib luag yog siv rau kev ntsuas, thov thiab kos qhov ntev kav (daim duab 2j). Zoo li lub ces kaum, nws tuaj yeem txuas nrog khoom ua haujlwm. Los ntawm rub tawm thiab kho lub tab kom txog thaum xav tau kev ntsuas uas siv tus cim tus pin tuaj yeem kos tau sib npaug kab.
Thaum kawg, nws tseem ceeb heev kom muaj tus kav hlau ib sab ntawm ib tug ntoo lossis yas kav (nws tsis tuaj yeem txiav, piv txwv li nrog rab riam, vim muaj kev pheej hmoo ntawm kev txiav tus kav), nrog rab koob marking thiab hlau ua nrog ib tug punch, i.e. Kirner.
Cov txheej txheem ntawm kev ua ib qho cuab yeej ntsuas nrog ntau daim ntawv thov
Cov no tsuas yog cov ntsuas tseem ceeb tshaj plaws, tab sis yog tias peb muab lawv pov tseg, peb yuav tsis muaj kev lag luam tsis tiav vim tsis muaj cov cuab yeej ntsuas. Yog peb tsis muaj momuaj peev xwm muab peb tus kheej nrog ntau yam ntsuas, peb yuav ua nws tus kheej yooj yim thiab pheej yig los ua ib tug unizal ntsuas lub cuab tam, uas nws yuav ua tau xya kev ntsuas kev ua haujlwm (Daim duab 3).

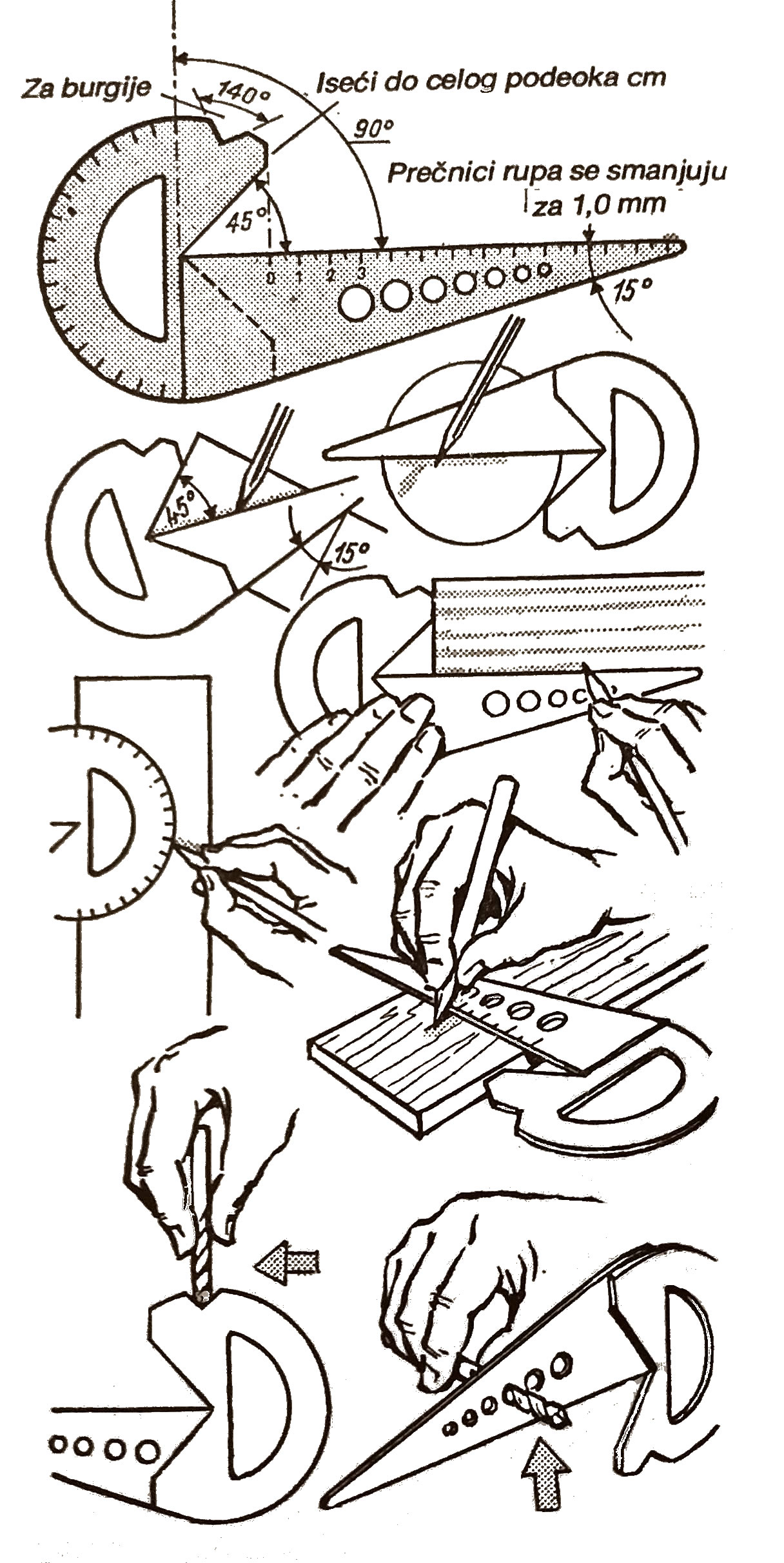

DUAB 3
Peb yuav tsum tau ib tug thicker lub kaum sab xis grinder mus txog 360 ° los ntawm plexiglass (celluloid) thiab ib tug kav los ntawm ntawm tib yam khoom. Pib los ntawm lub kaum sab xis -90 ° (270 °) los ntawmntsuas 45 ° ntawm ob sab, tom qab ntawd nws yuav tsum tau txiav ntu los ntawm qhov ntsuas sab mus rau qhov nruab nrab ntawm tus protractor. Hnub WednesdayPeb nplaum tus pas ntsuas rau lub ces kaum ntawm qhov txiav tawm tau nyob rau hauv txoj kev no ntawm 90 ° muab faib ua ob qhov sib npaug thiab ua rau nws haum rau kev ntsuas lub kaum sab xis ntawm 45 °. Yav dhau los, nyob rau sab xis ntawm lub protractor saum toj nopeb kuj pom ib tug me me cutout nrog lub kaum sab xis ntawm 140 °.
Lub sijhawm ntawm kev ua haujlwm ntau lawm yog raws li hauv qab no: 1. Peb txiav los ntawm lub protractor ib ntu ntawm 2x45 °. 2. Ntug ntawm tus pas ntsuas ntawm sab teeb lub xoom faib kom nws coincides nrog rau qhov chaw protractor. 3. Peb txiav lub protractor kom tag nrho txiav rau tus kav. 4. Kaw tus kav rau lub protractor. 5. Txiav tawm qhov seem ntawm 140 °. 6. Laum lub qhov. 7. Ntxig qhov kawg ntawm tus pas ntsuas rau 15 °.
Qhov kawg ntawm tus pas ntsuas ntawm cov lej loj ntawm qhov tseem ceeb ntawm centimeters sharpen ntawm lub kaum sab xis ntawm 15 °. Peb txiav tawm qhov nruab nrab nyob rau hauv cov duab ntawm ib tug wedge thiab ntawm ib sab, peb ua ib millimeter faib rau kev ntsuas txoj kab uas hla. Los yog, txhawm rau tswj txoj kab uas hla ntawm lub laum, peb tho qhov rau kav (xws li 2,3,4,5 mm thiab lwm yam). Lub ntug ntawm tus kav, nyob rau sab ntawm qhov pib centimeter faib, peb yuav tsum tso ib lub ces kaum rau hauv qhov chawntsuas. Ntawm qhov taw tes ntawm 45 ° txiav, peb txiav tawm ib feem ntawm lub protractor thiaj li hais tias txoj kab txiav coincides nrog tag nrho kev faib ntawm tus kav. Tom qab no, koj tsuas yog yuav tsum tau lo tus pas ntsuas rau lub protractor thiab lub cuab yeej ntsuas universal yog npaj txhij.
Qhov kev pab me me no tuaj yeem ua tau xya zaugtus kheej tej xwm txheej. Ntxiv nrog rau kev kos rau saum cov battens, boards, cardboard thiab lwm yam. ntawm lub kaum sab xis ntawm 45 °, kos rau qhov kawg ntawm tus pas ntsuas peb tuaj yeem ua ntawm lub kaum sab xis ntawm 15 °. Protractor hauj lwm ntawm 180 ° yog qhov kev txiav txim ntawm cov ces kaum. Los ntawm kev tig cov kev pab peb tau txais min kav. Lub kaum sab xis ntawm 140 ° ua haujlwm rau lub conmus rau lub kaum sab xis ntawm cov lus qhia ntawm lub laum khoom. Lub kaum sab xis ntawm 140 ° yog ntau dua qhov nruab nrabntawm lub inclination lub kaum sab xis ntawm lub tswv yim ntawm cov laum khoom, kom cov ces kaum me thaum ntsuas, kuv tuaj yeem kwv yees kwv yees.
Cov kev pab kuj siv tau los nrhiav qhov chaw nyob rau hauv rooj plaub ntawm cov khoom ncig. Los ntawm tig 90-120 °, i los ntawm kev kos 2-3 kab nws tuaj yeem txiav txim siab qhov chaw. Santi' meter ' faib ntawm tus kav ncaj tuaj yeem ua rau nws tus kheej siv los ntsuas qhov ntev, thaum lub millimeter faib hauv nruab nrab cutout (los yog qhov nrog nce txoj kab uas hla) pab rau ntsuas txoj kab uas hla ntawm dov cov ntaub ntawv.
Hais txog kev kos npe
Ib kab kos nrog xaum lossis rab koob yuav tsum yog po ntsuas, los yog me ntsis ntawm sab ntawm cov khoom raug txiav tawm. Qhov ntawd pov tseg yuav tsum tau muab pov tseg. Siv rau kev kos duab ntoopeb siv cov cwj mem tshwj xeeb rau cov ntoo, uas koj xav tau sharpen tab sis tsis sharpen lub ntsis. Ib tug cwj mem ballpoint kuj siv tau.
Thaum ib tug taw tes yog cim, tsis yog ib txoj kab, lub cim yog ua tiav nrog ob txoj kab hla transverse. Ntsuas kab kos ntawm daim ntawv yuav tsum tau ua tiav, lawv yuav tsum yog me ntsis ntev dua li qhov yuav tsum tau ua qhov tseem ceeb thiab qhov twg ob ntsuas kov, lawv hla ib qho qhov thib ob, qhov twg cov kab hla.
Thaum kawg, ntawm no yog, dua, txoj cai tseem ceeb: ntsuas peb zaug ...
Wb kuj paub tus qauv txiav ntawm lub kaum sab xis (daim duab 2k) uas tso cai rau cov laths ua tsis muaj kev ntsuastxiav los yog txiav ntawm lub kaum sab xis ntawm 15 °, 30 °, 45 ° thiab 60 °. Nws yog ib qho cuab yeej zoo ib yam li lub thawv qhib nrog grooves ntawm ob sab. Lawv yog neeg txawv teb chaws rau nws los ntawm cov ntoo tawv qhov twg lawv nyob, tom qab ib tug heev tseeb whitewashingzom, incised grooves ntawm cov ces kaum uas sib txuas zoo tshaj plawslawv trumpet. Cov khoom yuav tsum tau ua tiav yog muab tso rau hauv qhov qhib nyob rau hauv nruab nrab ntawm lub cuab yeej, kho thiab txiav tsis muaj teeb meem ntawm lub kaum sab xis xav tautawg.
Peb daim duab tsim nyog sau cia: 1 English nti, ntsev = 2,54 cm; 1 taw = 30 cm; 1 phaus = 450 g.
Hais txog lub load
Thaum peb twb paub tias peb xav ua dab tsi, thiab peb paub peb kuj yog los txiav txim qhov ntsuas, peb kuj yuav tsum xav txog yam twg lub thauj khoom uas peb tab tom ua yuav tau tiv taus. Yog li ntawd, nws yog ib qho tsim nyog yuav tsum paub peb tus kheej nrog cov npe ntawm cov hauv paus load rooj. Txhua yam ntau, txij li feem ntau load nyob ntawm qhov kev xaiv ntawm cov khoom (daim duab 4).

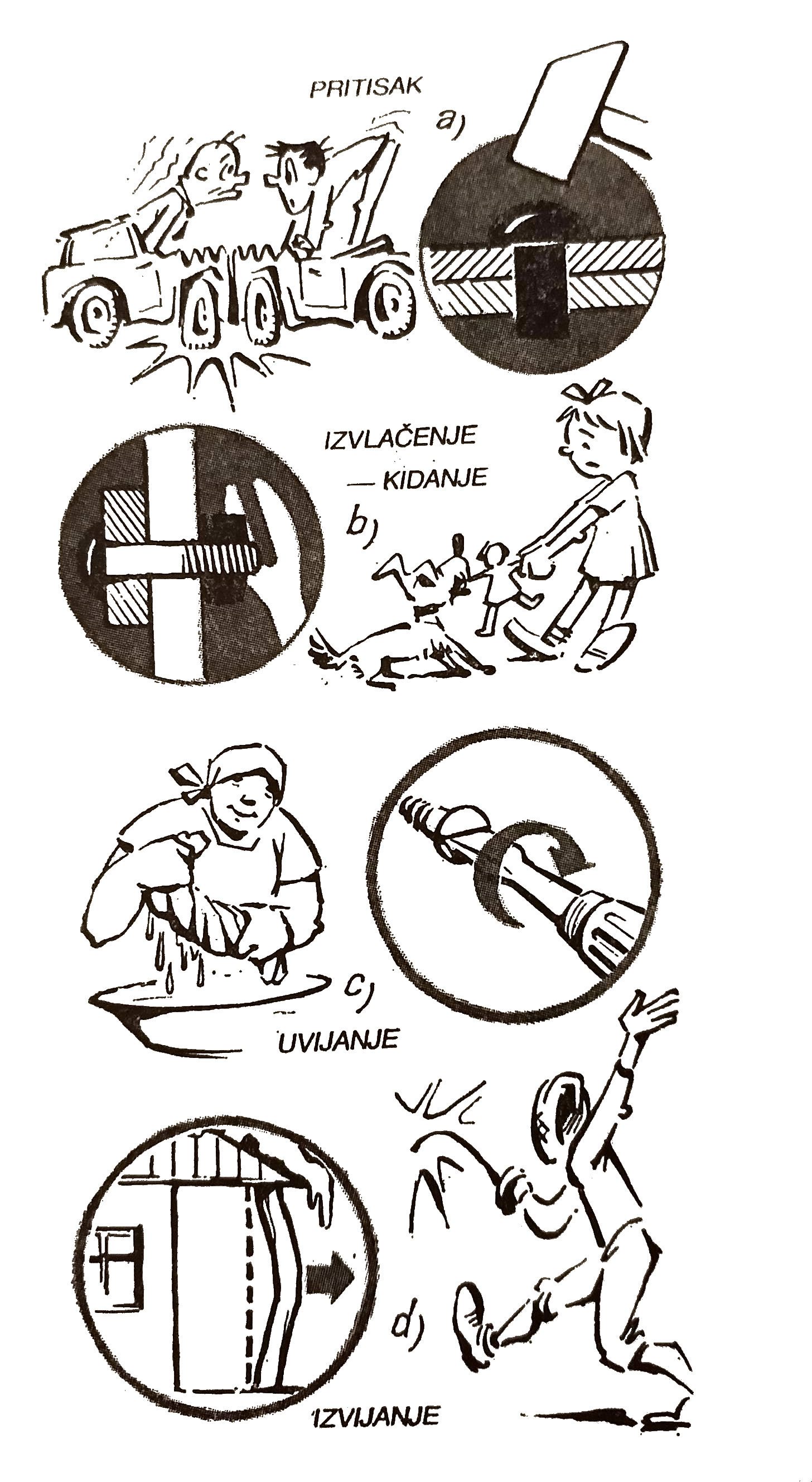

DUAB 4
Lub siab (Daim duab 4a) tuaj yeem ua tau zoo li qub, i.e. ruaj khov (uas, piv txwv li, ua rau cov ncej txhawb nqa uas tuav lub ru tsev kev tsim vaj tsev) los yog dynamic, uas yog los ntawm kev ua ntawm lub zog thaum lub sij hawm txav (xws li cov nyhuv ntawm ib tug rauj ntawm ib tug rivet los yog cov nyhuv ntawm ob tsheb sib tsoo thaum sib tsoo).
Rub tawm, kua muag (daim duab 4b) yog qhov cuam tshuam ntawm prixovxwm. Ib qho piv txwv classic ntawm qhov no yog qhov pom ntawm lub zog ntawm txoj hlua ntawm nruj. Ib yam yog cov ntaub ntawv nrog cov ntsia hlau uas tuav qhov haum rooj vag, uas nws txiv ntseej peb zawm ntau thiab ntau nrog ib tug spanner.
Lub twist (Daim duab 4c) ua rau ntawm lub rooj vag qhov tseem ceeb thaum nws peb tig nws rau hauv lub xauv, los yog ntawm lub hau ntswj (screwdriver) thaum tig ntoo ntsia hlau rau hauv hardwood. Twisting feem ntau tuaj yeem pomscrews nyob rau hauv ntau dhau load.
Buckling (Daim duab 4d). Ib qho piv txwv pom tseeb rau buckling yog qhov twisting ntawm rab ntaj los ntawm rab ntaj thaum nws ntaus nrog rab ntaj tus nrog sib ntaus tiv thaiv khaub ncaws. Kev quaj qw feem ntau tshwm sim thaum ib tug nyias ntev pas nrig loaded ntawm qhov kawg, e.g. rooj plaub ntawm kev txhawb nqa beams ntawm lub ru tsev qauv, yog hais tias lawv yog nyias cov kab hluav taws xob (tib lub zog ua haujlwm ntawm sab qis ntawm lub nqaj li los ntawm sab saud). Nws yog ib qho tseem ceeb, tom qab tag nrho, kom nco ntsoov qhov no: feem ntau ib tug muaj lub tswv yim tias cov rog ua tsuas yog los ntawm ib qho kev taw qhia, tab sis vim tsis kam ntawm kev txhawb nqa, lawv yeej ua haujlwm los ntawm lwm sab thiab. Yog tias, Piv txwv li, peb khi ib kawg ntawm txoj hlua rau ib tsob ntoo thiab lwm qhov kawg rub los ntawm ib pab neeg, xws li lub zog ua rau txoj hlua zoo li yog tsis yog tsob ntoo, muaj lwm pab neeg rub txoj hlua.

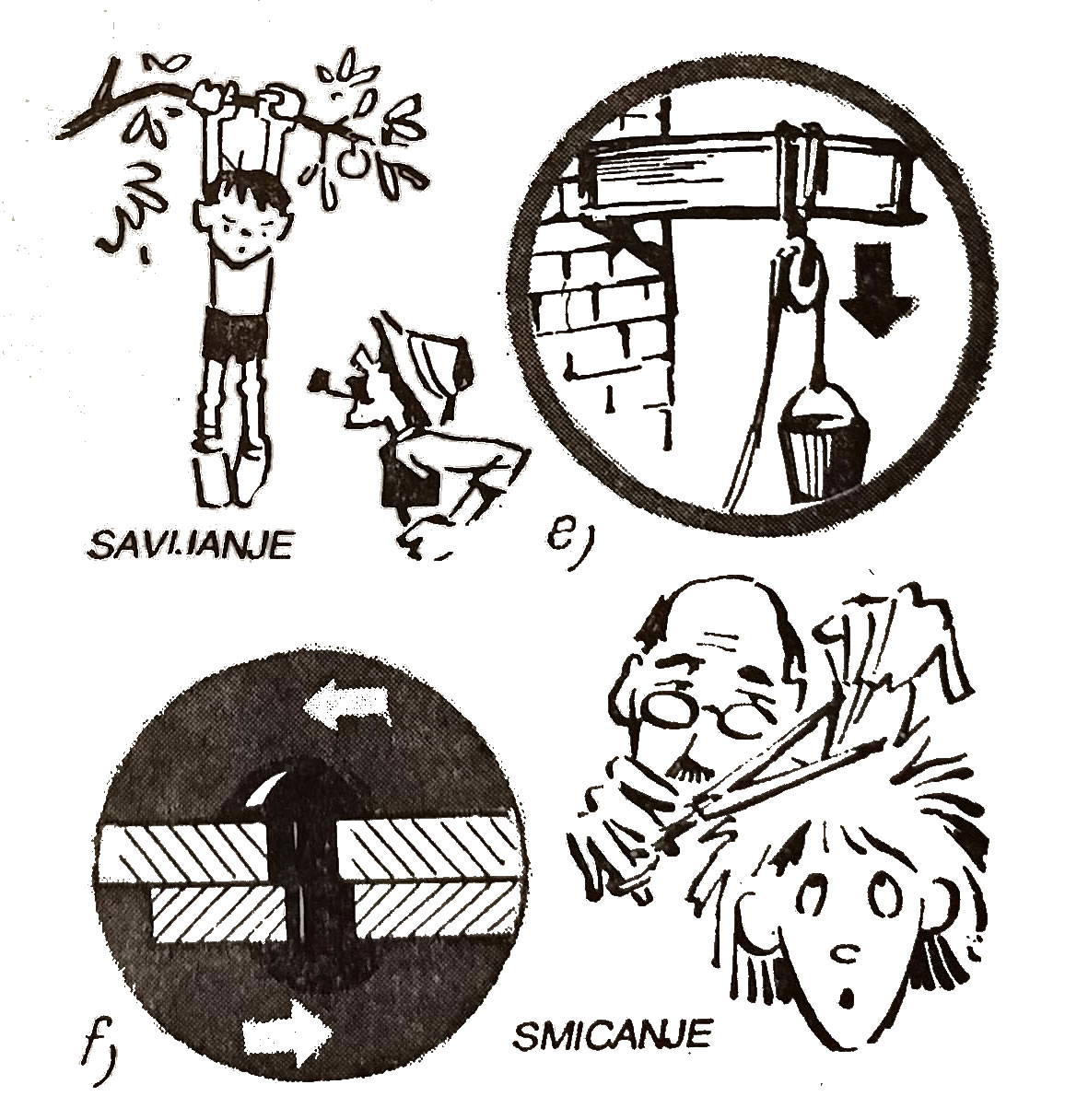

Khoov (Daim duab 5e). Thaum lub zog ua rau ntawm ib qho kawg kab rov tav kab uas lwm kawg yog clamped, nws ua rau khoov. Beam dabtsi yog khoov tuaj yeem txo qis heev los ntawm kev xaiv qhov tsim nyog ntu ntu profile. Feem ntau peb tuaj yeem pom tias cov ntawv hlau dabtsi yog khoov tuaj yeem ua tau tsuas yog hauv rooj plaub thaum ib kawg yog nruj nreem pinched thiab lwm kawg peb ua nrog lub zog khoov. Daim duab 6 qhia qhov tsis kam ntawm lubtus kheej profiles ntawm ntoo thiab hlau rau buckling thiab dabtsi yog khoov. Qhov tsawg tshaj plaws kev tiv thaiv yog qhia los ntawm sab sauv, tiaj tus slat, thiab siab tshaj plaws los ntawm cov hlau ib yeeb nkab thiab ntoo nqaj, ua raws li daim duab hauv qab no.

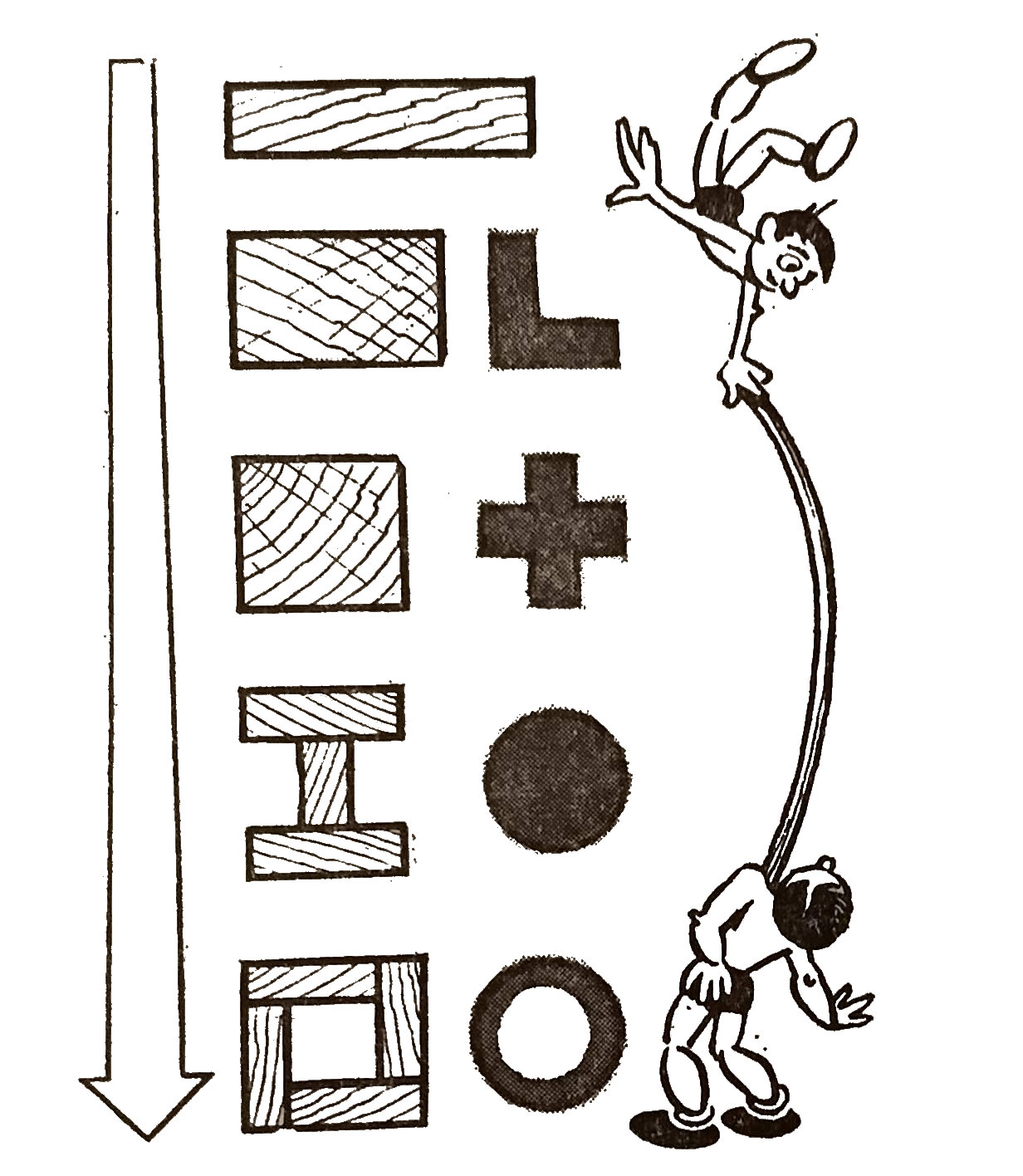

DUAB 6
Shear (Daim duab 5f). Cov piv txwv nto moo tshaj plaws ntawm shear yog txiav ntawv hlau nrog txiab. Thiab cov rivets raug rau shear uas tuaj yeem txiav lawv thaum riveted daim hlau nyob rau hauv kev cuam tshuam tensile los yog compressive zog txav mus rau ib leeg. Nws yog ib qho tseem ceeb kom nco ntsoov qhov zoo li qub thiab dynamic loading. Ib yog ib qho load yog tias peb ua tib zoo sawv ntsug ntawm tus nuv nrog peb 70 kgntsej muag, thiab qhov thib ob thaum peb dhia rau ntawm qhov siab ntawm 2 meters. Cov ntsiab lus uas raug rau dynamic load yuav tsum dimension ntau ntau zog.
DUAB 5
